产品详情

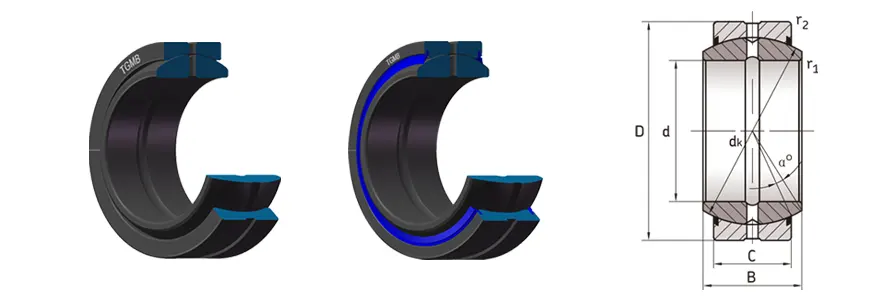

GE...E / ES / ES-2RS 技术参数表
| 型号 (FGB No.) | 主要尺寸 (mm) | 倒角 r1,r2 | 调心角 α (deg) | 额定载荷 (kN) | 重量 (kg) | 图纸/询价 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| d | D | B | C | dk | 动载(C) | 静载(C0) | |||||
| GE 4 E | 4 | 12 | 5 | 3 | 8 | 0.3 | 16 | 2.04 | 10.2 | 0.003 | 咨询 |
| GE 5 E | 5 | 14 | 6 | 4 | 10 | 0.3 | 13 | 3.4 | 17 | 0.004 | 咨询 |
| GE 6 E | 6 | 14 | 6 | 4 | 10 | 0.3 | 13 | 3.4 | 17 | 0.004 | 咨询 |
| GE 8 E | 8 | 16 | 8 | 5 | 13 | 0.3 | 15 | 5.5 | 27.5 | 0.006 | 咨询 |
| GE 10 E | 10 | 19 | 9 | 6 | 16 | 0.3 | 12 | 8.15 | 40.5 | 0.012 | 咨询 |
| GE 12 E | 12 | 22 | 10 | 7 | 18 | 0.3 | 10 | 10.8 | 54 | 0.017 | 咨询 |
| GE 15 ES (-2RS) | 15 | 26 | 12 | 9 | 22 | 0.3 | 8 | 17 | 85 | 0.032 | 咨询 |
| GE 17 ES (-2RS) | 17 | 30 | 14 | 10 | 25 | 0.3 | 10 | 21.2 | 106 | 0.05 | 咨询 |
| GE 20 ES (-2RS) | 20 | 35 | 16 | 12 | 29 | 0.3 | 9 | 30 | 146 | 0.065 | 咨询 |
| GE 25 ES (-2RS) | 25 | 42 | 20 | 16 | 35.5 | 0.6 | 7 | 48 | 240 | 0.12 | 咨询 |
| GE 30 ES (-2RS) | 30 | 47 | 22 | 18 | 40.7 | 0.6 | 6 | 62 | 310 | 0.16 | 咨询 |
| GE 60 ES (-2RS) | 60 | 90 | 44 | 36 | 80 | 1 | 6 | 245 | 1220 | 1.1 | 咨询 |
| GE 100 ES (-2RS) | 100 | 150 | 70 | 55 | 130 | 1 | 7 | 610 | 3050 | 4.4 | 咨询 |
| GE 300 ES (-2RS) | 300 | 430 | 165 | 120 | 375 | 1.1 | 7 | 3800 | 19000 | 78.5 | 咨询 |
GE 系列向心关节轴承特性详述
腾冠（TGMB）GE 系列向心关节轴承（包括 E、ES 及带密封的 ES-2RS 系列）是专为承受**高径向载荷及双向轴向载荷**设计的滑动方案。作为一种典型的“钢对钢”摩擦副结构，该系列在工程机械、建筑结构及重型工业设备中扮演着至关重要的角色。
核心优势分析：
高耐磨性与抗冲击力： 内外圈均采用优质轴承钢（GCr15），滑动表面经过特殊的磷化处理及二硫化钼（MoS2）涂层。相比合成材质，钢对钢结构在面对频繁冲击及动态交变载荷时，具有更强的稳定性。
优化的润滑系统（ES系列）： 带有 ES 后缀的型号在内外圈均设计有润滑油槽与油孔，确保润滑脂能够均匀覆盖整个球面摩擦面。
恶劣环境适应性（-2RS）： 集成的高效唇式密封件，能有效防止粉尘、颗粒及水分侵入滑动表面，显著降低维护频率。
制造依据与执行标准
TGMB 关节轴承完全兼容以下国际与国内标准：
中国国家标准：GB/T 9161
国际标准化组织标准：ISO 12240-1 Series E
德国工业标准：DIN 648
1:1 全球品牌互换指南
| TGMB 系列 | SKF (瑞典) | INA (德国) | LS (龙溪) | TIMKEN (美国) |
|---|---|---|---|---|
| GE...E / ES | GE...E / ES | GE...DO / E | GE...E / ES | GE...E / ES |
| GE...ES-2RS | GE...ES-2RS | GE...DO-2RS | GE...ES-2RS | GE...ES-2RS |
常见问题答疑
1. TGMB 的 GE 系列轴承材质是什么？
答：采用高碳铬轴承钢（GCr15），经过整体淬火热处理，内外球面均进行磷化处理及二硫化钼干膜润滑。
2. 钢对钢系列是否需要添加润滑脂？
答：是的，GE...E/ES 为非自润滑结构，必须通过轴承上的油孔定期加注润滑脂以保证寿命。
3. 你们的库存情况如何？
答：TGMB 常年储备内径 300mm 以下的全系列现货，标准订单可实现 48 小时内发货。
典型应用场景
工程机械液压油缸耳环
重型矿山机械支承支点
TGMB：您的重载关节轴承专家
腾冠（TGMB）致力于为全球工业客户提供高可靠性的轴承解决方案。我们结合深厚的机械工程背景，每一套 GE 系列轴承都经过严格的硬度检测、几何偏差测试。我们不仅提供产品，更通过延长设备平均无故障时间（MTBF），为您的每一个项目创造真实的降本效益。
